Neuere Bilder meiner Modellbahnanlage im Bau:
|
|
|
In den letzten Wochen wurde der Hauptbahnhof, die Bahnsteige an den 5 1/2 Bahnhofsgleisen und die Oberleitung im Bahnsteigbereich aufgebaut. Die beiden Bahnsteige für Durchgangsgleis 1 und Kopfgleis 1a sowie für die Durchgangsgleise 4 und 5 haben eine Länge von ~2,10 m. Der mittlere Bahnsteig für die Durchgangsgleise 2 und 3 hat eine Länge von ~2,50 m.
|
|
|
|
|
|

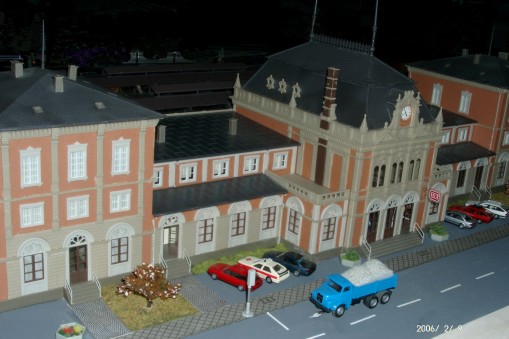

Der Bahnhof (Neustadt, Faller Nr. 111) wird mit
10 Lämpchen von innen beleuchtet. Vorne ist eine Neon-Folie “DB” (siehe Bild) und an der Seite eine Neon-Folie “Bahnhof” von Noch angebracht. Alle Lampen sind über das Gleisbild am Computer schaltbar. Dies erfolgt mittels Schaltdekoder 5213 von Viessmann. Vor dem Bahnhof hält gerade ein LKW des Faller Car-Systems an der Ampel.
|
|
|
|

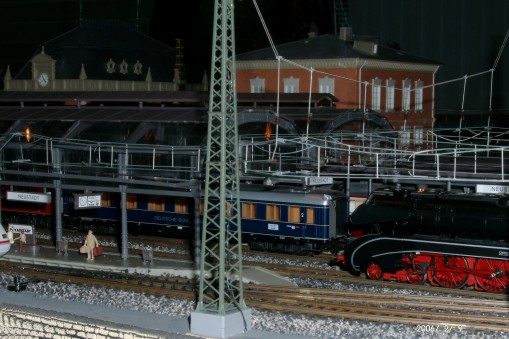

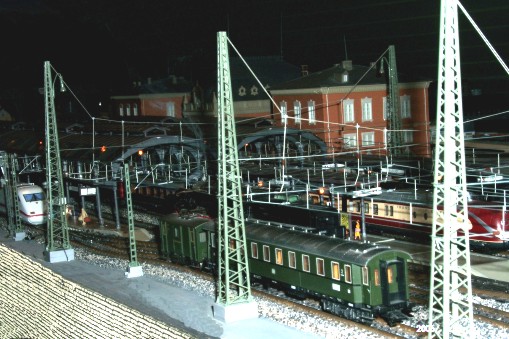

Nebenstehendes Bild zeigt einen Ausschnitt vom Bahnhofsbereich mit einem der über 6 Gleise installierten Quertrag- werken der Oberleitung. In den sechs Bahnhofs- hallen ist die Oberleitung an Mittelmasten mit beidseitigen Auslegern befestigt. Das vordere Gleis 5 ist mit kleineren Turmmasten mit Ausleger versehen. 9 Aufsatzleuchten 4180 an den Turmmasten und 16 Lichtleisten mit je 2 Lämpchen sorgen im Gleisbereich, auf den
|
|
|
|
|
Bahnsteigen und in den Bahnsteighallen für ausreichende Helligkeit in der Nacht. Die gesamte beschriebene Beleuchtung ist auch über das Gleisbild am Computer getrennt schaltbar. Dies erfolgt ebenso mit einem Schaltdekoder 5213 von Viessmann.
|
|
|
Noch fehlen alle aufzustellenden Signale im Bahnhofsbereich. Trotzdem ist ein automatischer Fahrbetrieb bereits möglich, da ein Digitalsystem allein schon mit logischen Signalen lauffähig ist.
|
|
